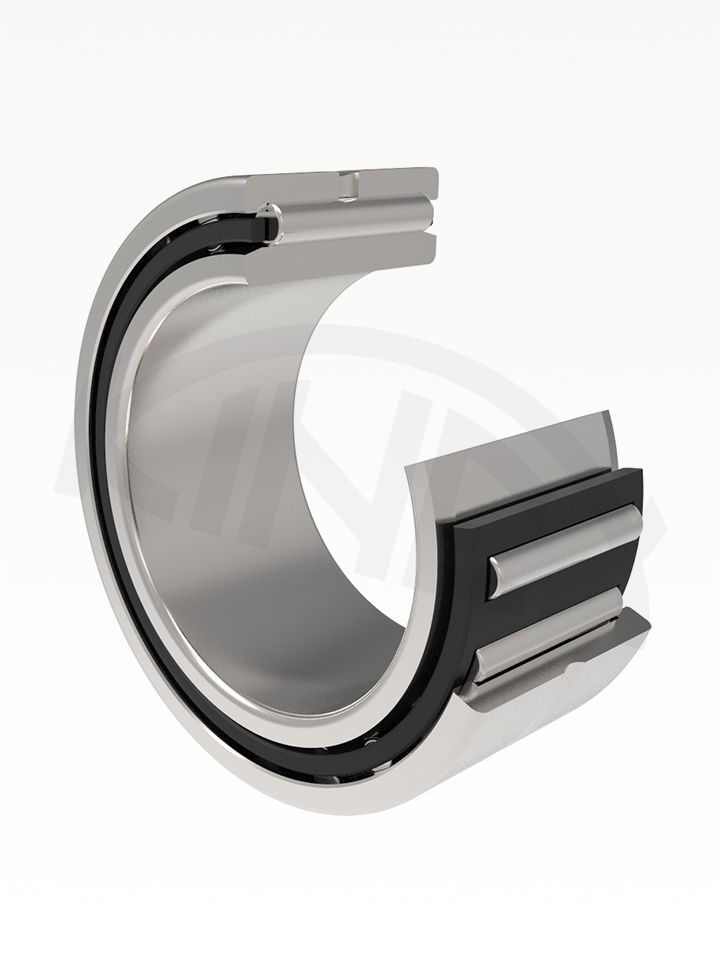

Die Nadellager ohne Innenring und mit Innenring sind Wälzlager für hohe Belastung mit räumlich nicht anspruchsvoller Konstruktion. Die Nadelrollen, die parallel mit der Achse im formfesten Käfig geführt werden, weisen eine Durchschnittstoleranz von 2 µm auf. Der Außenring mit Laufringen und der Käfig mit Nadelrollen bilden eine Konstruktionseinheit.
Nadellager mit Laufringen mit Innenring werden in diesen Ausführungen geliefert: NKI, NKIS, NA48, NA49, NA69.
Die Ausführung mit Innenring wird in solchen Fällen verwendet, wenn es nicht möglich ist, eine Wellenlaufbahn zu machen. Der Außenring mit dem Käfig und der Innenring können selbständig montiert werden. Im Hinblick auf die Herstellungstoleranzen und Wärmeausdehnung der Anschlussteile im Betrieb dürfen die Werte der Verschiebung „s“, die in den Abmessungstabellen angegeben sind, nicht überschritten werden. Im Falle, dass die Tabellenwerte unzureichend sind, können die Nadellager so mit breiteren Ringen IR und LR, als in den Abmessungstabellen angegeben ist, kombiniert werden. Zum Schmieren haben die Lager eine Schmierrille und Schmierbohrung im Außenring mit Ausnahme von NKI mit d ≤ 7 mm.
Abmesungen | Lagerbezeichnung | Tragzahl | Ermüdungsgrenzbelastung |
Grenzdrehzahlen für die Schmierung mit |
Gewicht | |||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|
dynamische | statische | |||||||||||
d | D | B | rs | Fw | s | Cr | Cor | Cu | Fett | Öl | ||
mm | kN | min-1 | kg | |||||||||
5 | 15 | 12 | 0.3 | 8 | 1.5 | NKI5/12TV | 4.4 | 5.0 | 0.609 | 19000 | 32000 | 0.014 |
5 | 15 | 16 | 0.3 | 8 | 2.0 | NKI5/16TV | 5.6 | 6.8 | 0.829 | 19000 | 32000 | 0.017 |
6 | 16 | 12 | 0.3 | 9 | 1.5 | NKI6/12TV | 4.1 | 4.8 | 0.585 | 18000 | 30000 | 0.015 |
6 | 16 | 16 | 0.3 | 9 | 2.0 | NKI6/16TV | 5.9 | 7.7 | 0.939 | 18000 | 30000 | 0.019 |
7 | 17 | 12 | 0.3 | 10 | 1.5 | NKI7/12TV | 5.2 | 6.6 | 0.804 | 17000 | 28000 | 0.017 |
7 | 17 | 16 | 0.3 | 10 | 2.0 | NKI7/16TV | 5.6 | 7.4 | 0.902 | 17000 | 28000 | 0.021 |
9 | 19 | 12 | 0.3 | 12 | 1.5 | NKI9/12TV | 6.4 | 7.7 | 0.939 | 16000 | 26000 | 0.018 |
9 | 19 | 16 | 0.3 | 12 | 2.0 | NKI9/16TV | 6.4 | 9.2 | 1.121 | 16000 | 26000 | 0.024 |
10 | 22 | 13 | 0.3 | 14 | 0.5 | NA4900 | 8.2 | 9.2 | 1.121 | 16000 | 26000 | 0.025 |
10 | 22 | 16 | 0.3 | 14 | 0.5 | NKI10/16 | 11.0 | 13.7 | 1.670 | 16000 | 26000 | 0.032 |
10 | 22 | 20 | 0.3 | 14 | 0.5 | NKI10/20 | 13.2 | 17.3 | 2.109 | 16000 | 26000 | 0.040 |
12 | 24 | 13 | 0.3 | 16 | 0.5 | NA4901 | 9.0 | 11.0 | 1.341 | 15000 | 24000 | 0.028 |
12 | 24 | 16 | 0.3 | 16 | 0.5 | NKI12/16 | 11.4 | 15.0 | 1.829 | 15000 | 24000 | 0.036 |
12 | 24 | 20 | 0.3 | 16 | 0.5 | NKI12/20 | 13.7 | 19.0 | 2.317 | 15000 | 24000 | 0.046 |
12 | 24 | 22 | 0.3 | 16 | 1.0 | NA6901 | 14.3 | 20.0 | 2.439 | 15000 | 24000 | 0.051 |
15 | 27 | 16 | 0.3 | 19 | 0.5 | NKI15/16 | 12.5 | 17.3 | 2.109 | 14000 | 22000 | 0.042 |
15 | 27 | 20 | 0.3 | 19 | 0.5 | NKI15/20 | 15.0 | 22.0 | 2.682 | 14000 | 22000 | 0.054 |
15 | 28 | 13 | 0.3 | 20 | 0.5 | NA4902 | 10.2 | 13.7 | 1.670 | 13000 | 20000 | 0.037 |
15 | 28 | 23 | 0.3 | 20 | 1.0 | NA6902 | 16.6 | 25.5 | 3.109 | 13000 | 20000 | 0.067 |
17 | 29 | 16 | 0.3 | 21 | 0.5 | NKI17/16 | 13.4 | 20.0 | 2.439 | 13000 | 20000 | 0.047 |
17 | 29 | 20 | 0.3 | 21 | 0.5 | NKI17/20 | 16.3 | 25.0 | 3.048 | 13000 | 20000 | 0.059 |
17 | 30 | 13 | 0.3 | 22 | 0.5 | NA4903 | 10.4 | 14.6 | 1.780 | 12000 | 19000 | 0.040 |
17 | 30 | 23 | 0.3 | 22 | 1.0 | NA6903 | 18.0 | 29.0 | 3.536 | 12000 | 19000 | 0.084 |
17 | 37 | 20 | 0.3 | 24 | 0.5 | NKIS17 | 26.0 | 31.0 | 3.780 | 10000 | 17000 | 0.108 |
20 | 32 | 16 | 0.3 | 24 | 0.5 | NKI20/16 | 14.3 | 22.4 | 2.731 | 10000 | 17000 | 0.053 |
20 | 32 | 20 | 0.3 | 24 | 0.5 | NKI20/20 | 17.3 | 28.5 | 3.475 | 10000 | 17000 | 0.067 |
20 | 37 | 17 | 0.3 | 25 | 0.8 | NA4904 | 19.0 | 23.6 | 2.878 | 10000 | 17000 | 0.084 |
20 | 37 | 30 | 0.3 | 25 | 1.0 | NA6904 | 33.5 | 49.0 | 5.975 | 10000 | 17000 | 0.133 |
20 | 42 | 20 | 0.3 | 28 | 0.5 | NKIS20 | 27.5 | 36.5 | 4.451 | 9000 | 15000 | 0.130 |
22 | 34 | 16 | 0.3 | 26 | 0.5 | NKI22/16 | 14.6 | 23.6 | 2.878 | 9500 | 16000 | 0.058 |
22 | 34 | 20 | 0.3 | 26 | 0.5 | NKI22/20 | 17.6 | 30.0 | 3.658 | 9500 | 16000 | 0.071 |
22 | 39 | 17 | 0.3 | 28 | 0.8 | NA49/22 | 20.8 | 27.5 | 3.353 | 9000 | 15000 | 0.089 |
22 | 39 | 30 | 0.3 | 28 | 0.5 | NA69/22 | 29.0 | 51.0 | 6.219 | 9000 | 15000 | 0.163 |
25 | 38 | 20 | 0.3 | 29 | 1.0 | NKI25/20 | 20.8 | 34.0 | 4.146 | 8500 | 14000 | 0.086 |
25 | 38 | 30 | 0.3 | 29 | 1.5 | NKI25/30 | 27.0 | 54.0 | 6.585 | 8500 | 14000 | 0.130 |
25 | 42 | 17 | 0.3 | 30 | 0.8 | NA4905 | 21.6 | 30.0 | 3.658 | 8500 | 14000 | 0.099 |
25 | 42 | 30 | 0.3 | 30 | 1.0 | NA6905 | 36.5 | 57.0 | 6.951 | 8500 | 14000 | 0.178 |
25 | 47 | 22 | 0.6 | 32 | 1.0 | NKIS25 | 32.5 | 44.0 | 5.365 | 8000 | 13000 | 0.174 |
28 | 42 | 20 | 0.3 | 32 | 1.0 | NKI28/20 | 22.0 | 37.5 | 4.573 | 8000 | 13000 | 0.104 |
28 | 42 | 30 | 0.3 | 32 | 1.5 | NKI28/30 | 32.5 | 62.0 | 7.560 | 8000 | 13000 | 0.156 |
28 | 45 | 17 | 0.3 | 32 | 0.8 | NA49/28 | 22.4 | 31.5 | 3.841 | 8000 | 13000 | 0.108 |
28 | 45 | 30 | 0.3 | 32 | 1.0 | NA69/28 | 40.0 | 60.0 | 7.317 | 8000 | 13000 | 0.190 |
30 | 45 | 20 | 0.3 | 35 | 1.0 | NKI30/20 | 23.2 | 41.5 | 5.060 | 7500 | 12000 | 0.120 |
30 | 45 | 30 | 0.3 | 35 | 1.5 | NKI30/30 | 34.0 | 68.0 | 8.292 | 7500 | 12000 | 0.179 |
30 | 47 | 17 | 0.3 | 35 | 0.8 | NA4906 | 23.2 | 33.5 | 4.085 | 7500 | 12000 | 0.114 |
30 | 47 | 30 | 0.3 | 35 | 1.0 | NA6906 | 39.0 | 65.5 | 7.987 | 7500 | 12000 | 0.205 |
30 | 52 | 22 | 0.6 | 37 | 1.0 | NKIS30 | 35.5 | 51.0 | 6.219 | 7000 | 11000 | 0.198 |
32 | 47 | 20 | 0.3 | 37 | 0.5 | NKI32/20 | 23.6 | 43.0 | 5.243 | 7000 | 11000 | 0.127 |
32 | 47 | 30 | 0.3 | 37 | 1.0 | NKI32/30 | 34.5 | 71.0 | 8.658 | 7000 | 11000 | 0.192 |
32 | 52 | 20 | 0.6 | 40 | 0.8 | NA49/32 | 28.5 | 46.5 | 5.670 | 6700 | 10000 | 0.169 |
32 | 52 | 36 | 0.6 | 40 | 0.5 | NA69/32 | 43.0 | 78.0 | 9.512 | 6700 | 10000 | 0.313 |
35 | 50 | 20 | 0.3 | 40 | 0.5 | NKI35/20 | 25.0 | 47.5 | 8.320 | 6700 | 10000 | 0.135 |
35 | 50 | 30 | 0.3 | 40 | 1.0 | NKI35/30 | 36.5 | 76.5 | 9.329 | 6700 | 10000 | 0.208 |
35 | 55 | 20 | 0.6 | 42 | 0.8 | NA4907 | 29.0 | 49.0 | 5.975 | 6700 | 10000 | 0.179 |
35 | 55 | 36 | 0.6 | 42 | 0.5 | NA6907 | 44.0 | 83.0 | 10.121 | 6700 | 10000 | 0.340 |
35 | 58 | 22 | 0.6 | 43 | 0.5 | NKIS35 | 37.5 | 57.0 | 6.951 | 6300 | 9500 | 0.235 |
38 | 53 | 20 | 0.3 | 43 | 0.5 | NKI38/20 | 26.0 | 51.0 | 6.219 | 6300 | 9500 | 0.146 |
38 | 53 | 30 | 0.3 | 43 | 1.0 | NKI38/30 | 38.0 | 83.0 | 10.121 | 6300 | 9500 | 0.196 |
40 | 55 | 20 | 0.3 | 45 | 0.5 | NKI40/20 | 26.5 | 53.0 | 6.463 | 6300 | 9500 | 0.152 |
40 | 55 | 30 | 0.3 | 45 | 1.0 | NKI40/30 | 39.0 | 86.5 | 10.548 | 6300 | 9500 | 0.229 |
40 | 62 | 22 | 0.6 | 48 | 1.0 | NA4908 | 40.0 | 64.0 | 7.804 | 5600 | 8500 | 0.248 |
40 | 62 | 40 | 0.6 | 48 | 0.5 | NA6908 | 64.0 | 118.0 | 14.390 | 5600 | 8500 | 0.473 |
40 | 65 | 22 | 1.0 | 50 | 0.5 | NKIS40 | 41.5 | 68.0 | 8.292 | 5600 | 8500 | 0.292 |
42 | 57 | 20 | 0.3 | 47 | 0.5 | NKI42/20 | 27.0 | 55.0 | 6.707 | 6000 | 9000 | 0.159 |
42 | 57 | 30 | 0.3 | 47 | 1.0 | NKI42/30 | 39.0 | 90.0 | 10.975 | 6000 | 9000 | 0.241 |
45 | 62 | 25 | 0.6 | 50 | 1.5 | NKI45/25 | 37.5 | 76.5 | 9.329 | 5600 | 8500 | 0.244 |
45 | 62 | 35 | 0.6 | 50 | 2.0 | NKI45/35 | 51.0 | 114.0 | 13.902 | 5600 | 8500 | 0.345 |
45 | 68 | 22 | 0.6 | 52 | 1.0 | NA4909 | 41.5 | 69.5 | 8.475 | 5300 | 8000 | 0.291 |
45 | 68 | 40 | 0.6 | 52 | 0.5 | NA6909 | 65.5 | 125.0 | 15.243 | 5300 | 8000 | 0.559 |
45 | 72 | 22 | 1.0 | 55 | 0.5 | NKIS45 | 42.5 | 72.0 | 8.780 | 5300 | 7500 | 0.360 |
50 | 68 | 25 | 0.6 | 55 | 1.5 | NKI50/25 | 41.5 | 81.5 | 9.939 | 5000 | 7500 | 0.288 |
50 | 68 | 35 | 0.6 | 55 | 2.0 | NKI50/35 | 57.0 | 122.0 | 14.352 | 5000 | 7500 | 0.406 |
50 | 72 | 22 | 0.6 | 58 | 1.0 | NA4910 | 43.0 | 76.5 | 9.329 | 4800 | 7000 | 0.296 |
50 | 72 | 40 | 0.6 | 58 | 0.5 | NA6910 | 67.0 | 132.0 | 16.097 | 4800 | 7000 | 0.577 |
50 | 80 | 28 | 1.1 | 60 | 2.0 | NKIS50 | 60.0 | 98.0 | 11.951 | 4800 | 7000 | 0.523 |
55 | 72 | 25 | 0.6 | 60 | 1.5 | NKI55/25 | 40.0 | 88.0 | 10.731 | 4800 | 7000 | 0.290 |
55 | 72 | 35 | 0.6 | 60 | 2.0 | NKI55/35 | 55.0 | 132.0 | 16.097 | 4800 | 7000 | 0.410 |
55 | 80 | 25 | 1.0 | 63 | 1.5 | NA4911 | 56.0 | 100.0 | 12.195 | 4500 | 6700 | 0.426 |
55 | 80 | 45 | 1.0 | 63 | 1.5 | NA6911 | 83.0 | 160.0 | 19.512 | 4500 | 6700 | 0.800 |
55 | 85 | 28 | 1.1 | 65 | 2.0 | NKIS55 | 64.0 | 108.0 | 13.170 | 4300 | 6300 | 0.569 |
60 | 82 | 25 | 0.6 | 68 | 1.0 | NKI60/25 | 44.0 | 95.0 | 11.585 | 4000 | 6000 | 0.440 |
60 | 82 | 35 | 0.6 | 68 | 1.0 | NKI60/35 | 60.0 | 143.0 | 17.439 | 4000 | 6000 | 0.520 |
60 | 85 | 25 | 1.0 | 68 | 1.5 | NA4912 | 58.5 | 108.0 | 13.170 | 4000 | 6000 | 0.457 |
60 | 85 | 45 | 1.0 | 68 | 1.5 | NA6912 | 71.0 | 176.0 | 21.463 | 4000 | 6000 | 0.854 |
60 | 90 | 28 | 1.1 | 70 | 2.0 | NKIS60 | 65.5 | 114.0 | 13.902 | 4000 | 6000 | 0.607 |
65 | 90 | 25 | 0.6 | 73 | 1.0 | NKI65/25 | 55.0 | 112.0 | 13.658 | 3800 | 5600 | 0.500 |
65 | 90 | 25 | 1.0 | 72 | 1.0 | NA4913 | 58.5 | 114.0 | 13.902 | 4000 | 6000 | 0.489 |
65 | 90 | 35 | 0.6 | 73 | 1.5 | NKI65/35 | 75.0 | 166.0 | 20.243 | 3800 | 5600 | 0.690 |
65 | 90 | 45 | 1.0 | 72 | 1.5 | NA6913 | 95.0 | 196.0 | 23.902 | 4000 | 6000 | 0.945 |
65 | 95 | 28 | 1.1 | 75 | 2.0 | NKIS65 | 69.5 | 125.0 | 15.243 | 3800 | 5600 | 0.655 |
70 | 95 | 25 | 1.0 | 80 | 0.8 | NKI70/25 | 58.5 | 122.0 | 14.878 | 3600 | 5300 | 0.561 |
70 | 95 | 35 | 1.0 | 80 | 0.8 | NKI70/35 | 72.0 | 176.0 | 21.463 | 3600 | 5300 | 0.700 |
70 | 100 | 28 | 1.1 | 80 | 1.5 | NKIS70 | 72.0 | 137.0 | 16.707 | 3400 | 5000 | 0.680 |
70 | 100 | 30 | 1.0 | 80 | 1.5 | NA4914 | 78.0 | 150.0 | 18.292 | 3600 | 5300 | 0.772 |
70 | 100 | 54 | 1.0 | 80 | 1.0 | NA6914 | 125.0 | 270.0 | 32.926 | 3600 | 5300 | 1.450 |
75 | 105 | 25 | 1.0 | 85 | 1.0 | NKI75/25 | 69.5 | 129.0 | 15.731 | 3400 | 5000 | 0.640 |
75 | 105 | 30 | 1.0 | 85 | 1.5 | NA4915 | 80.0 | 156.0 | 19.024 | 3400 | 5000 | 0.817 |
75 | 105 | 35 | 1.0 | 85 | 1.0 | NKI75/35 | 98.0 | 208.0 | 25.365 | 3400 | 5000 | 1.050 |
75 | 105 | 54 | 1.0 | 85 | 1.0 | NA6915 | 129.0 | 290.0 | 35.365 | 3400 | 5000 | 1.550 |
80 | 110 | 25 | 1.0 | 90 | 1.0 | NKI80/25 | 72.0 | 140.0 | 17.073 | 3000 | 4500 | 0.790 |
80 | 110 | 30 | 1.0 | 90 | 1.5 | NA4916 | 83.0 | 170.0 | 20.731 | 3000 | 4500 | 0.862 |
80 | 110 | 35 | 1.0 | 90 | 1.0 | NKI80/35 | 102.0 | 220.0 | 26.829 | 3000 | 4500 | 0.980 |
80 | 110 | 54 | 1.0 | 90 | 1.0 | NA6916 | 118.0 | 320.0 | 39.024 | 3000 | 4500 | 1.620 |
85 | 115 | 26 | 1.0 | 95 | 1.5 | NKI85/26 | 46.5 | 116.0 | 14.146 | 3000 | 4500 | 0.862 |
85 | 115 | 36 | 1.0 | 95 | 1.5 | NKI85/36 | 104.0 | 228.0 | 27.804 | 3000 | 4500 | 1.040 |
85 | 120 | 35 | 1.1 | 100 | 1.0 | NA4917 | 100.0 | 220.0 | 26.346 | 2800 | 4300 | 1.310 |
85 | 120 | 63 | 1.1 | 100 | 1.0 | NA6917 | 143.0 | 415.0 | 49.698 | 2800 | 4300 | 2.430 |
90 | 120 | 26 | 1.0 | 100 | 1.5 | NKI90/26 | 75.0 | 153.0 | 18.322 | 2800 | 4300 | 0.780 |
90 | 120 | 36 | 1.0 | 100 | 1.5 | NKI90/36 | 108.0 | 245.0 | 29.340 | 2800 | 4300 | 1.080 |
90 | 125 | 35 | 1.1 | 105 | 1.0 | NA4918 | 104.0 | 236.0 | 27.888 | 2600 | 4000 | 1.370 |
90 | 125 | 63 | 1.1 | 105 | 1.0 | NA6918 | 160.0 | 405.0 | 47.859 | 2600 | 4000 | 2.640 |
95 | 125 | 26 | 1.0 | 105 | 1.5 | NKI95/26 | 50.0 | 129.0 | 15.244 | 2600 | 4000 | 0.935 |
95 | 125 | 36 | 1.0 | 105 | 1.5 | NKI95/36 | 69.5 | 196.0 | 23.161 | 2600 | 4000 | 1.300 |
95 | 130 | 35 | 1.1 | 110 | 1.0 | NA4919 | 106.0 | 245.0 | 28.563 | 2400 | 3800 | 1.430 |
95 | 130 | 63 | 1.1 | 110 | 1.0 | NA6919 | 150.0 | 455.0 | 53.046 | 2400 | 3800 | 2.670 |
100 | 130 | 30 | 1.1 | 110 | 1.5 | NKI100/30 | 93.0 | 208.0 | 24.249 | 2400 | 3800 | 0.984 |
100 | 130 | 40 | 1.1 | 110 | 2.0 | NKI100/40 | 122.0 | 290.0 | 33.809 | 2400 | 3800 | 1.410 |
100 | 135 | 32 | 1.1 | 115 | 1.5 | NKIS100 | 95.0 | 216.0 | 24.839 | 2200 | 3600 | 1.340 |
100 | 140 | 40 | 1.1 | 115 | 2.0 | NA4920 | 127.0 | 285.0 | 32.705 | 2200 | 3600 | 2.010 |
110 | 140 | 30 | 1.0 | 120 | 2.0 | NA4822 | 81.5 | 216.0 | 24.629 | 2000 | 3400 | 1.210 |
110 | 150 | 40 | 1.1 | 125 | 0.8 | NA4922 | 134.0 | 315.0 | 35.341 | 2000 | 3400 | 2.190 |
120 | 150 | 30 | 1.0 | 130 | 2.0 | NA4824 | 85.0 | 236.0 | 26.305 | 1900 | 3200 | 1.310 |
120 | 165 | 45 | 1.1 | 135 | 0.8 | NA4924 | 160.0 | 380.0 | 41.614 | 1800 | 3000 | 3.040 |
130 | 165 | 35 | 1.1 | 145 | 1.5 | NA4826 | 98.0 | 300.0 | 32.304 | 1700 | 2800 | 1.990 |
130 | 180 | 50 | 1.5 | 150 | 1.0 | NA4926 | 190.0 | 490.0 | 51.987 | 1700 | 2800 | 4.140 |
140 | 175 | 35 | 1.1 | 155 | 1.5 | NA4828 | 102.0 | 315.0 | 33.297 | 1600 | 2600 | 2.120 |
140 | 190 | 50 | 1.5 | 160 | 1.0 | NA4928 | 193.0 | 520.0 | 54.177 | 1600 | 2600 | 4.410 |
150 | 190 | 40 | 1.1 | 165 | 1.5 | NA4830 | 125.0 | 375.0 | 39.210 | 1600 | 2600 | 2.980 |
160 | 200 | 40 | 1.1 | 175 | 1.5 | NA4832 | 139.0 | 390.0 | 39.740 | 1500 | 2400 | 3.150 |
170 | 215 | 45 | 1.1 | 185 | 1.5 | NA4834 | 163.0 | 480.0 | 48.093 | 1400 | 2200 | 4.250 |
180 | 225 | 45 | 1.1 | 195 | 1.5 | NA4836 | 166.0 | 510.0 | 50.315 | 1400 | 2200 | 4.480 |
