Einreihige Schrägkugellager, die für die hohe Drehzahl und hohe Lagerungsgenauigkeit bestimmt sind, unterscheiden sich von üblichen Schrägkugellagern durch inneren Aufbau des Innenrings, durch Größe des Kugelberührungswinkels mit Laufbahn des Innenrings, durch Käfigaus - führung und durch eine hohe Laufgenauigkeitsstufe.
Die Lager unzerlegbar sind, und durch geeignete Gestaltung der Lager in der Lagerung wird die gewünschte Festigkeit und Genauigkeit der Lagerung erreicht. Für besonders hohe Umdrehungszahl mit einer Anforderung an niedrige Reibung, an niedrige Wärmeentwicklung im Lager, was sich durch eine niedrigere Belastung der Schmierung und durch eine höhere Lagerungslebensdauer geäußert, werden die Lager mit keramischen Kugeln hergestellt.
Die Gesellschaft KINEX BEARINGS, a.s. liefert die einreihigen Schrägkugellager mit Druckwinkel α = 10°, α = 12°, α = 15°, α = 25° und α = 26°.

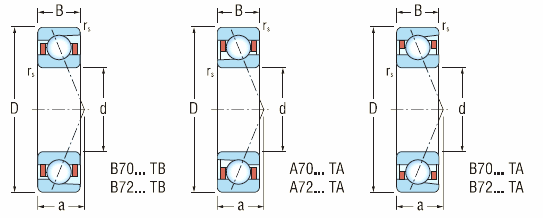

Die Lager sind mit einem Käfig aus Texgumoid ausgerüstet, der mittels Innenrings (TB) oder mittels Außenrings (TA) geführt werden. Ein Teil vom Sortiment ist mit einem Käfig aus massivem Messing ausgerüstet, der mittels Innenrings geführt wird MB. Die Lager mit Druckwinkel α = 10° (Bezeichnung B72..CBTB und B72..CBTA) werden für Lagerung von Schleifspindelwellen mit Elektroantrieb in der Genauigkeitsstufe P4 nach Norm STN ISO 492 oder in einer strengeren Genauigkeitsstufe P4A ausgelegt (in Vergangenheit waren sie mit Nachzeichnung TPF 1148 geliefert).
Die Schrägkugellager mit Druckwinkel α = 12° (Bezeichnung B70..CATB und B72.. CATB) und mit Druckwinkel α = 24° (Bezeichnung B70..AATB und B72..AATB) waren für rotierende Lagerungen von Spindeln und Spindelkästen für Werkzeugmaschinen und für ähnliche schnellläufige Anlagen ausgelegt, die hochgenauen Lagerungen erfordern. Die Lager sind gewöhnlich in der Genauigkeitsstufe P5, P4 nach Norm STN ISO 492 gefertigt.
Die Schrägkugellager mit Druckwinkel α = 15° (Bezeichnung B70..CTA, C B70..CTA, B72..CTA, C B72..CTA) und α = 25° (Bezeichnung B70..ATA, C B70..ATA, B72..ATA und C B72..ATA) sind mit einem Käfig ausgerüstet, der mittels unsymmetrischen Außenrings geführt wird, und sie werden in der Genauigkeitsstufe P4 und P4A gefertigt.
Die Produkte mit Druckwinkeln α = 10°, α = 12° und α = 26° waren in α = 10° in Vergangenheit für konkrete Lagerungen konstruiert, und sie lassen sich auch in neuen Lagerungen unter Voraussetzung ausnutzen, dass der Aufbau und die Funktionsparameter von Produkt, die in den Maßtabellen angegeben sind, der Lagerungsanforderungen besonders vom Gesichtspunkt der Lagerschmierung entsprechen.
Hauptmaße und Anschlussmaße von Lagern, die in den Maßtabellen angegeben sind, entsprechen dem internationalen Maßplan nach ISO 15.

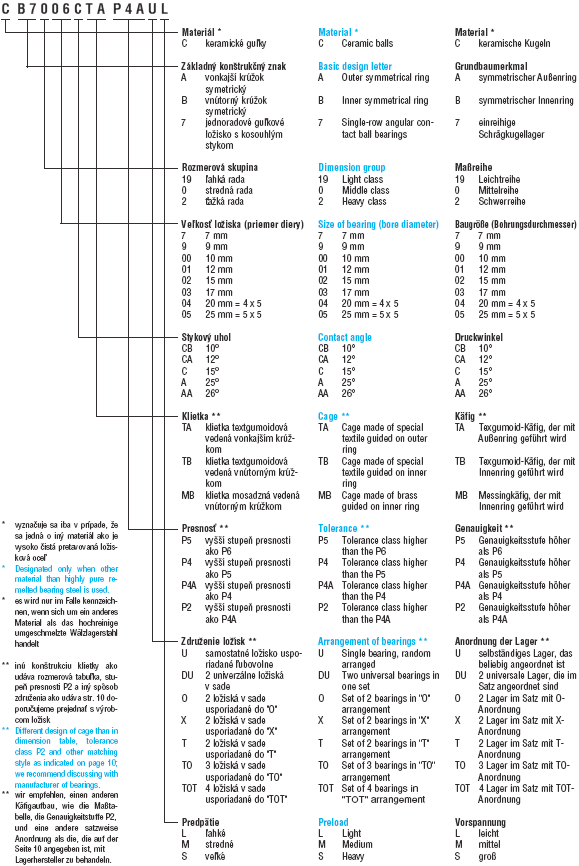

Bezeichnung von Lagern in der Grundausführung ist in den Maßtabellen angegeben. Eine Modifikation von der Grundausführung wird mit Nachbezeichnung nach Norm STN 02 4608 bezeichnet. Die Bedeutung der einzelnen Zeichen für die einreihigen Schrägkugellager ist im Bezeichnungsschema angegeben. Bei Lagern, die in der Genauigkeitsstufe P4, P4A, P2 und bei Lagern, die universal angeordnet werden, werden an Ringen und auf Außenverpackungen Werte für ΔDmp, Δdmp angegeben.
ΔDmp - Abweichung des mittleren Außendurchmessers in einer Radialebene,
Δdmp - Abweichung des mittleren Bohrungsdurchmessers in einer Radialebene.
Einreihige Schrägkugellager werden normal in der Genauigkeitsstufe P5, P4, P2 nach der Norm STN ISO 492 gefertigt. Maßtoleranzen und geometrische Abweichungen von Funktionsflächen der Lager, die mit Genauigkeit P4A gefertigt sind, gibt die folgende Tabelle an:
Innere Lagerluft muss den erforderlichen Winkel der Berührung von Kugeln mit Umlaufbahnen der Ringe sicherstellen.
Für Fertigung der Ringe und der Stahlkugeln wird hochreiniger umgeschmelzter Wälzlagerstahl verwendet.
Keramische Kugeln sind aus Werkstoff Si3N4 gefertigt
Die einreihigen Schrägkugellager für hohe Umdrehungszahl werden selbständig oder zusammengestellt geliefert.
Die einzelnen Weisen der Zusammenstellung:
1. Die mit Rückseiten zueinander zusammengestellten Lagerpaare (O)
Das Lagerpaar ist durch eine hohe Festigkeit gegen Kippen ausgezeichnet. Es kann axiale Kräfte in beiden Richtungen übertragen, aber diese Kräfte fangt immer nur ein von den Lagern auf. Das Paar ist für Auffangen von Kippmomenten geeignet.
2. Die mit Stirnflächen zueinander zusammengestellten Lagerpaare (X)
Das Lagerpaar ist durch um ein wenig kleinere Steifigkeit gegen Kippen ausgezeichnet, wie es bei O-Anordnung ist. Es kann axiale Kräfte in beiden Richtungen übertragen, aber diese Kräfte fangt immer nur ein von den Lagern auf.
3. Die in T-Anordnung zusammengestellten Lagerpaare (T)
Das Lagerpaar ist durch eine hohe Steifigkeit ausgezeichnet. Das Paar ist für Auffangen von Axialkräften geeignet, die in einer Richtung wirken.
4. Die universal zusammengestellten Lagerpaare (U)
Diese Lager werden in der Lagerung meistens paarweise angeordnet (O-, X-, T- Anordnung). Sie werden mit leichter Vorspannung (UL) oder mit mittlerer Vorspannung (UM) produziert. Die Lager werden je ein oder je zwei Stücke verpackt geliefert. Weitere Weisen können mit dem Lagerproduzenten vereinbaren.
Das Lagerpaar wird in gemeinsamer Verpackung geliefert. Die Lager aus den verschieden Paaren sind gegenseitig nicht austauschbar. Die Stelle des größten Radialschlags ist mit einem Strich an RingStirnflächen bezeichnet. Gegenseitige Lage der Lager gegenüber, bzw. Reihenfolge der zusammengestellten Lager wird mit den zusammenlaufenden Linien in Form des V-Buchstabs auf den zylindrischen Außenflächen der verbundenen Anordnung bezeichnet. Die Lager werden in die Lagerung so eingebaut, dass die Strichmerken, die die Stellen des größten Radialschlags von entsprechenden Lagerringen (Innen- oder Außenringe), in der Linie liegen, die mit Wellenachse parallel sind. Die Angabe über die Stelle des größten Radialschlags dient zur Minimierung von Einfluss des Radialschlags von Lagerungsflächen.
Zusammengestellte Lagerpaare in O- und X-Anordnung werden mit leichter Vorspannung (L), mittlerer Vorspannung (M) oder mit größer Vorspannung (S) geliefert. Die Lager, die universal angeordnet sind, und je zwei Stücke verpackt werden (DUL), sind austauschbar, und sie sind an der Oberfläche mit keinem Pfeil bezeichnet.
Die Werte der axialen Vorspannung Fp bei der Lageranordnung werden in den Maßtabellen angegeben. Die Werte der dynamischen Tragzahl Cr und der statischen Tragzahl Cor für ein Lager werden in den Maßtabellen angegeben.
Grund radiale statische Tragzahl der Lager zugeordnet ist: Cors = Cr . i
Wobei::
Cr und Cor – sind Werte der radialen Tragzahlen in kN des entsprechenden Lagers, die in Maßtabellen angegeben werden,
i – Zahl der angeordneten Lager in der Gruppe.
Betriebsdrehzahlen der Lagerung werden außer Aufbau und Genauigkeit der Lagerausführung auch durch Lagerzahl, Lageranordnung, energetische Parameter, Kraftparameter und geometrische Parameter der Lagerung angegeben. In den Maßtabellen werden Richtwerte der Grenzdrehzahlen für ein Lager angegeben. Die empfohlenen Drehzahlen für paarweise angeordnete Lager werden in den folgender Tabelle angegeben: Für Lagersätze mit XAnordnung, bei größeren Abständen voneinander ist es notwendig, mit mäßiger Erniedrigung der Umdrehungszahl zu rechnen. Bei OT-Anordnung besteht eine Voraussetzung, dass die Umdrehungszahl mäßig steigt.
Für besondere Fälle von präzisen Lagerungen mit Anforderungen auf hö- here Festigkeitsparameter der Lagerung werden einreihige Schrägkugellager geliefert, die je drei oder je vier angeordnet sind. Beispiele der meistens verwendeten Anordnungsweisen sind im Bild angegeben:
Lager mit dem Druckwinkel α = 25° und α = 26° (A a AA)
Einzelne Lager und die zusammengestellten Lagerpaare in Tandem-Anordnung „T“
Pr = Fr für Fa/Fr ≤ 0,68
Pr = 0,41Fr + 0,87Fa für Fa/Fr > 0,68
Lager mit dem Druckwinkel α = 25° a α = 26°
Einzelne Lager und die in T-Anordnung (T) zusammengestellten Lagerpaare
Por = 0,5Fr + 0,37Fa (Por ≥ Fr)
Die Lager, die zu „O“ und „X“ paarweise angeordnet sind
Por = Fr + 0,74Fa
Lager mit dem Druckwinkel α = 15°
Einzelne Lager und die in T-Anordnung (T) zusammengestellten Lagerpaare
Por = 0,5Fr + 0,46Fa (Por ≥ Fr)
Die in „O“ und „X“ zusammengestellten Lagerpaare
Por = Fr + 0,92Fa
Lager mit dem Druckwinkel α = 12°
Einzelne Lager und die in T-Anordnung (T) zusammengestellten Lagerpaare
Por = 0,5Fr + 0,47Fa (Por ≥ Fr)
Die in „O“ und „X“ zusammengestellten Lagerpaare
Por = Fr + 0,94Fa
Lager mit dem Druckwinkel α = 10°
Einzelne Lager und die in T-Anordnung (T) zusammengestellten Lagerpaare
Por = 0,6Fr + 0,5Fa (Por ≥ Fr)
Die in „O“ und „X“ zusammengestellten Lagerpaare
Por = Fr + 0,97Fa
Ausnutzung der Parameter für hochpräzise einreihige Schrägkugellager wird nur bei Sicherstellung der vergleichbaren Parameter von Funktionsflächen der Lagerung möglich. Die geprüften und empfohlenen Toleranzen und Formgenauigkeit von Funktionsflächen der Lagerung sind in folgenden Tabellen angegeben.
