Radsatzlagerungen, in Bahnmotoren- und Generatoren, in Ventilatorantrieben, in Erregern und Ladedynamos, in Kompressormotoren und Getrieben verwendet.

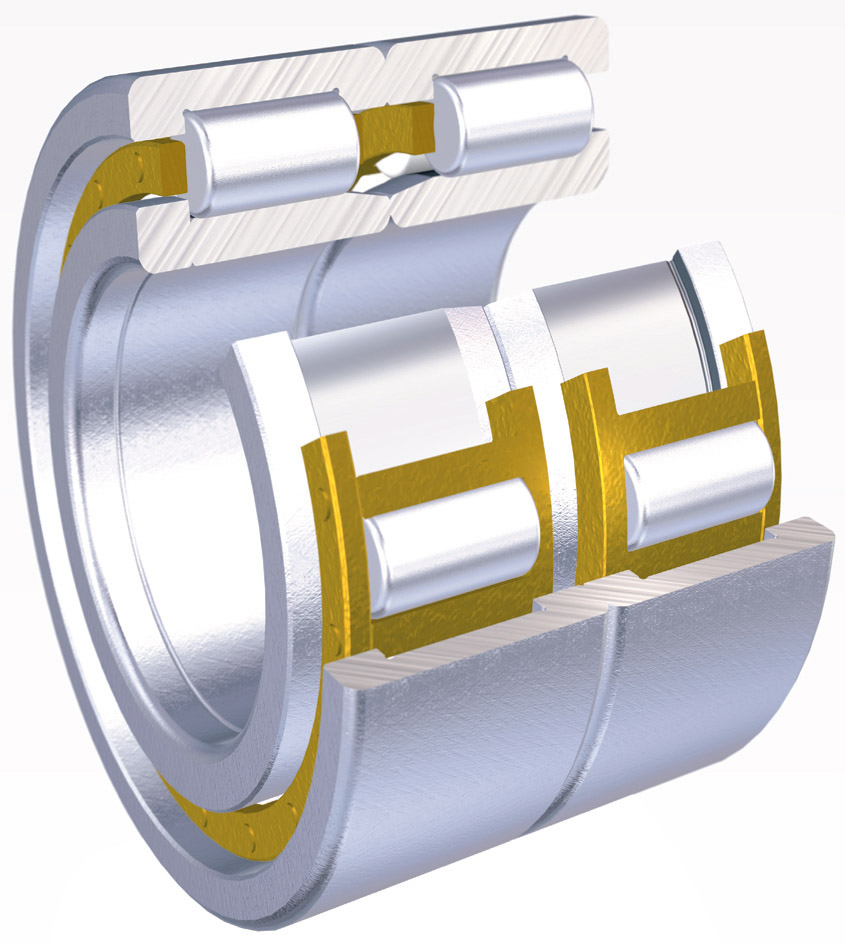

Für die Lagerungen der Radsätze für Schienenfahrzeuge werden Wälzlager mit Massivkäfigen aus Messing oder aus Kunststoff und für höhere Geschwindigkeiten die Wälzlager mit einer angepaßten inneren Konstruktion verwendet.
Für die Lagerungen der Bahnmotoren und Antriebe werden Rollenlager mit Massivkäfigen aus Messing in verschiedenen konstruktiven Ausführungen benützt.
Die Radsatzlagerproduktion erfolgt in Übereinstimmung mit der europäischen EN 12080 Norm. Die Radsatzlager entsprechen den Anforderungen der europäischen EN 12082, UIC 515-5 Norm.
Detailierte Informationen über Wälzlager für Schienenfahrzeuge (Berechnungen, Montage, Demontage, Wartung...) sind in der speziellen Publikation „Wälzlager für Schienenfahrzeuge“ aufgeführt.
| Abmessungen | Tragzahl |
Höchstgeschwindiggkeit des Schienenfahrzeugs |
Laagepaar Gewicht |
Lagerbezeichnung |
Radialspiel μm |
Toleranzklasse | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dynamische | statische | |||||||||||
| d | D | B | b1 | Cr | Cor | min | max | |||||
| mm | kN | km/h | kg | |||||||||
| 100 | 180 | 60 | - | 333.5 | 444.4 | 160 | 12 | PLC 49-200-2 | PLC 49-201-2 | 105 | 140 | P6 |
| 110 | 215 | 73 | - | 494.5 | 668.6 | 160 | 24.9 | PLC 410-207-1 | PLC 410-208-1 | 105 | 160 | P6 |
| 118 | 215 | 80 | - | 519.8 | 740.9 | 160 | 25.7 | PLC 410-213-3 | PLC 410-214-3 | 125 | 165 | P0 |
| 118 | 240 | 80 | 553.8 | 742.5 | 160 | 32.3 | PLC 410-13-2-3 | PLC 410-14-2-3 | 120 | 160 | P6 | |
| 118 | 240 | 80 | - | 553.8 | 742.5 | 160 | 34.2 | PLC 410-23 | PLC 410-24 | 120 | 160 | P0 |
| 119 | 240 | 80 | - | 553.8 | 742.5 | 160 | 32.1 | PLC 410-13-2-4 | PLC 410-14-2-4 | 120 | 160 | P6 |
| 119 | 240 | 80 | - | 553.8 | 742.5 | 160 | 42216 | PLC 410-13-2-5 | PLC 410-14-2-5 | 120 | 160 | P6 |
| 120 | 200 | 62 | - | 372.8 | 549.1 | 120 | 16 | PLC 49-202 | PLC 49-203 | 125 | 165 | P0 |
| 120 | 215 | 80 | - | 519.8 | 740.9 | 160 | 42060 | PLC 410-213 | PLC 410-214 | 125 | 165 | P0 |
| 120 | 240 | 80 | - | 553.8 | 742.5 | 160 | 33.7 | PLC 410-13 | PLC-410-14 | 120 | 160 | P0 |
| 120 | 240 | 80 | - | 553.8 | 742.5 | 160 | 33.7 | PLC 410-13-1 | PLC 410-14-1 | 120 | 160 | P6 |
| 120 | 240 | 80 | - | 553.8 | 742.5 | 160 | 42216 | PLC 410-13-2 | PLC 410-14-2 | 120 | 160 | P6 |
| 127 | 240 | 80 | - | 516.3 | 752.1 | 160 | 30.05 | PLC 410-15-2-5 | PLC 410-16-2-5 | 135 | 180 | P6 |
| 128 | 240 | 80 | - | 516.3 | 752.1 | 160 | 30.28 | PLC 410-15-2-3 | PLC 410-16-2-3 | 135 | 180 | P6 |
| 129 | 240 | 80 | - | 516.3 | 752.1 | 160 | 30.42 | PLC 410-15-2-4 | PLC 410-16-2-4 | 135 | 180 | P6 |
| 129 | 240 | 80 | - | 539.6 | 775.4 | 160 | 30.2 | PLC 410-33-2-4 | PLC 410-34-2-1 | 135 | 180 | P6 |
| 129 | 240 | 80 | - | 539.6 | 775.4 | 160 | 42246 | PLC 410-33-2-9 | PLC 410-34-2-9 | 135 | 180 | P6 |
| 130 | 220 | 73 | - | 505.0 | 761.7 | 160 | - | PLC 410-223-2 | PLC 410-224-2 | 135 | 180 | P6 |
| 130 | 240 | 80 | - | 516.3 | 752.1 | 160 | 32.7 | PLC 410-15 | PLC 410-16 | 135 | 180 | P0 |
| 130 | 240 | 80 | - | 516.3 | 752.1 | 160 | 30.65 | PLC 410-15-2 | PLC 410-16-2 | 135 | 180 | P6 |
| 130 | 240 | 80 | - | 539.6 | 775.4 | 160 | 32.7 | PLC 410-33-1 | PLC 410-34-1 | 135 | 180 | P6 |
| 130 | 240 | 80 | - | 539.6 | 775.4 | 160 | 30.2 | PLC 410-33-2 | PLC 410-34-2 | 135 | 180 | P6 |
| 130 | 240 | 80 | - | 539.6 | 775.4 | 200 | 30.6 | PLC 410-215 | PLC 410-216 | 130 | 180 | P6 |
| 130 | 250 | 80 | - | 580.0 | 800.3 | 160 | 36.6 | PLC 410-17 | PLC 410-18 | 135 | 180 | P0 |
| 130 | 250 | 80 | - | 580.0 | 800.3 | 160 | 34.2 | PLC 410-17-2 | PLC 410-18-2 | 135 | 180 | P0 |
| 158 | 300 | 84 | 15 | 869.5 | 1214.3 | 160 | 58.3 | PLC 411-200 | PLC 411-201 | 130 | 195 | P0 |
| 159 | 300 | 84 | 15 | 869.5 | 1214.3 | 160 | 57.9 | PLC 411-20 | PLC 411-21 | 130 | 195 | P0 |
| 160 | 300 | 84 | 15 | 869.5 | 1214.3 | 160 | 57.5 | PLC 411-10 | PLC 411-12 | 130 | 195 | P0 |
